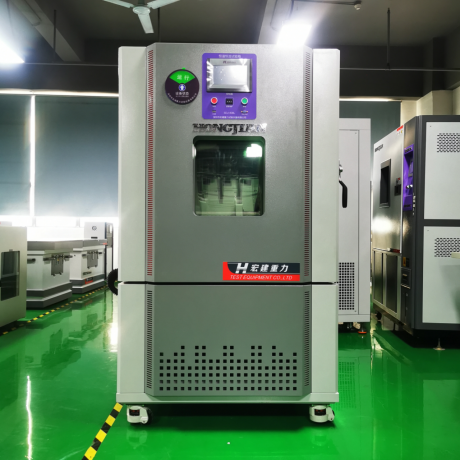

恒溫恒濕試驗箱

SDJ-80L

1

400*400*500MM

注：免費保修1年，終身維護 ，貨期10天 。

2. 產品介紹

本產品適用于考核各種產品或材料及家用電器、儀器、儀表元器件等電工電子、汽車、摩托車產品，在高溫、低溫、濕度環境條件下的適應性試驗，可供各種科研機構及廠礦中心試驗室做可靠性試驗。

3. 產品特點

3.1. 采用國際品牌壓縮機，國際知名的制冷配件，保證了制冷系統的性能穩定。

3.2. 內箱體采用SUS304#高亮度鏡面不銹鋼

3.3. 外箱體采用防銹處理冷軋鋼板（噴塑），結構合理，外形美觀大方。

3.4. 采用可編程觸摸式控制器

3.5. 多重安全保護：冷媒高壓保護、壓縮機過載保護、過流保護、超溫保護、漏電保護。

3.6. 全新完美的造型設計，外觀高質感水準。低噪音設計，可連接電腦。

3.7. 玻璃視窗配高亮度熒光燈，讓使用者隨時可觀察試驗箱內的狀況。

3.8. 利用多翼式鼓風機強力送風循環，避免任何死角，使室內溫度分布均勻。

3.9. 箱門密封條采用耐高低溫的硅橡膠，密封性能良好。

4. 產品優勢

1、產品性能優良、品種齊全，可根據客戶的需求定制、價格優惠。

2、公司有健全的質量保證體系，保證產品的質量。

3、7×24小時的服務保證體系，保證產品的售后服務。

4、產品經久耐用，可以進行長時間的連續性試驗。

5. 試樣限制

本試驗設備禁止進行：

1.易燃、易爆、易揮發性物質試樣的試驗

2.儲存腐蝕性物質試樣的試驗

3.儲存生物試樣的試驗

4.儲存強電磁發射源試樣的試驗

6. 容積、尺寸和重量

6.1. 標稱內尺寸

400mm×400mm×500mm

6.2. 外形尺寸約

900mm×730mm×1350mm

6.3. 結  構

組合式結構

6.4. 重  量

約280 kg

7. 性能

7.1. 測試環境條件

環境溫度+25℃、相對濕度≤85%、試驗箱內無試樣條件下。

7.2. 測試方法

GB/T 5170.2-1996  《電工電子產品環境試驗設備基本參數檢定方法》

7.3. 測試方式

待測物完全靜止測試方式。此方法是當前電子部品測試用、研究用、以及半導體大量篩選用之首選。

8.技術參數

8.1調溫調濕方式

平衡調溫調濕方式（BTHC）PID智能調節

8.2溫度控制范圍

-40℃～+150℃    使用范圍-35～+130℃

8.3濕度范圍

20%～98%R.H

8.4升溫時間

每分鐘1-3℃

8.5降溫時間

每分鐘0.7℃-1.5℃

8.6溫度均勻度

±1.5℃

8.7溫度波動度

±0.5℃

8.8濕度均勻度

±2.5%R.H

8.9濕度波動度

±2%R.H

8.10溫度校準點為

+23 °C and +80 °C

8.11產品標準

1.GB/T10589-1989低溫試驗箱技術條件；

2.GB/T10586-1989濕熱試驗箱技術條件；

3.GB/T10592-1989高低溫試驗箱技術條件；

4.GB2423.3-93(IEC68-2-3)恒定濕熱試驗Ca；

5.MIL-STD810D方法502.2；

6.GB/T2423.4-93(MIL-STD810)方法507.2程序3；

7.GJB150.9-8 濕熱試驗；

8.GB2423.34-86、MIL-STD883C方法1004.2溫濕度組合循環試驗。

8.12試驗方法

GB/T2423.1-1989   電工電子產品基本環境試驗規程  試驗A：低溫試驗方法

GB/T2423.2-1989   電工電子產品基本環境試驗規程  試驗B：高溫試驗方法

9、 結構特征

9.1保溫圍護材料

外箱體材料：烤漆

內箱體材料：SUS304#鏡面不銹鋼

箱體保溫材料：硬質聚氨酯泡沫+超細玻璃纖維

大門保溫材料： 超細玻璃纖維、硅橡膠、密封條

9.2空氣控制方式

強制循環通風，平衡調溫調濕法（BTHC）。既指在制冷系統連續工作的情況下，控制系統根據設定溫度點通過PID自動運算輸出的結果去控制加熱器的輸出量，最終達到一種動態平衡。

9.3空氣循環系統

內置空氣間、循環風道及不銹鋼離心風機，通過頂部的導風板以及散流器，采用上出下進的熱風循環方式將調和室中調和好的溫濕度風均勻的從頂部格板中吹出，從而達到均勻控制溫濕度的目的。

9.4門

單開門（左合葉，右把手），采用雙層耐高低溫不銹鋼板及硅橡膠二層密封以確保測試區之密閉。門框裝有防爆防凝露電熱裝置。

9.5觀察窗

透明電熱膜中空鋼化玻璃1個（位于大門中間位置），觀察窗內帶照明燈，便于使用者觀察箱內試驗狀況。

9.6控制面板

控制器顯示屏、超溫保護設定器、電源開關、照明開關、開機開關。

9.7機械室

制冷機組、接水盤、冷凝器、冷凝風機、膨脹閥、電磁閥、干燥器、板換、儲液罐、油分離器等。

9.8配電控制柜

內部裝有各種電器配件連接板 。

9.9電源線孔

位于箱體背面，長3米。

9.10標準配置

自動除霧玻璃視窗（雙層中空鋼化導電玻璃）、上下可調樣品架2層、可移動腳輪4只、電源線3米、RS232通訊接口、測試孔Φ50mm1個（位于箱體左側）、箱內高亮度節能照明燈1只。

9.11選購配件

記錄儀、電腦軟件、帶測試操作孔玻璃門。

10、加熱系統

10.1加熱方式

加熱空氣方式

10.2加熱器

采用鎳鎘合金電加熱絲式加熱器

10.3控制方式

無觸點等周期脈沖調寬，SSR（固態繼電器）

11、加濕系統

11.1加濕方式

利用加熱水蒸汽的方式進行空氣加濕

11.2加濕器

加濕器采用優質全不銹鋼套式加濕管，具有防干燒的功能。

11.3加濕用水

水質：電阻率>500Ω·M

11.4供水補水方式

采取自動供水、補水系統，保證試驗長時間進行。

12、制冷系統

12.1制冷方式

機械式二元制冷方式

12.2制冷壓縮機

采用全封閉壓縮機

12.3冷卻方式

風  冷

12.4蒸發器

翅片管式蒸發器

12.5冷凝器

風冷冷凝器

12.6節流裝置

膨脹閥+電磁閥＋毛細管

12.7蒸發冷凝器

不銹鋼釬焊板式換熱器（僅SL/G型）

12.8制冷機控制方式

控制系統的PLC(可編程邏輯控制器)根據試驗條件自動調節制冷機的運行工況

壓縮機回氣冷卻回路

能量調節回路

冷凝壓力調節閥

12.9制 冷 劑

采用臭氧耗損指數均為0的環保制冷劑，R404a/R23。

13、控制系統

13.1控制器型號

LED液晶觸摸屏可編程彩色溫濕度控制器

13.2觸摸式熒屏

可任意設定固定條件程序條件，可中、英文畫面切換，并可設定固化試驗名稱、序號等。

13.3可設定時間范圍

0—99H59min。

13.4可程式模式

同時設定120組不同條件之程式，任一組程序中，可分1200段進行工作，可任意截取部分段數來執行循環，或作任意段、組的周期循環工作。

每組程序內，最多可設定1200段不同之溫度及時間（每段最大可設定99h59min）120組程式又可任意作串接，最大段數循環周期可達999次。

13.5設置

觸摸式設定、安位直接顯示、所有條件完全由微電腦自動鎖定

13.6控制

升、降溫可作斜率控制、曲線控制，并且具有自行校正溫度基準點之功能。具有PID自動演算之功能，可減少人為設定時所帶來之便。

13.7安全

具有斷電記憶裝置，復電時可繼續執行剩余之程式，并且可作機器預約執行啟動及機器運轉時間。

13.8報警

在設定或運轉中如發生錯誤時，會提供警示訊號。

13.9輸出

控制器具有記錄訊號端口輸出，可連接溫濕度記錄儀。

13.10接口

具備標準RS—232通訊接口，傳輸距離長，可連線PC作控制及記錄。

14.安全保護裝置

14.1制冷系統

壓縮機過熱保護

壓縮機過流保護

壓縮機超壓保護

壓縮機過載保護

14.2試驗箱

可調式超溫保護

試驗空間溫度熔斷絲

空氣調節通道極限超溫保護

風機電機過熱、過載保護

加熱器短路、過載保護

14.3電源保護

電源漏電保護

相序缺相保護

電源過載過流保護

接地保護

15.其他配置

15.1電源線纜

五芯（三相四線+保護地線）

電纜1條（約3米長）

15.2電  源/功率

AC380V、50Hz/6KW

16.運輸方式及地點

汽車運輸

用戶指定地點（根據合同或雙方協議地點）

17.使用條件

由用戶保證下列各項條件

17.1安裝場地

C的尺：

地面平整，通風良好

設備周圍無強烈振動

設備周圍無強電磁場影響

設備周圍無易燃、易爆、腐蝕性物質和粉塵

設備周圍留有適當?shù)氖褂眉熬S護空間，如下圖所示：

A：不小于60cm  B：不小于60cm

C: 不小于120cm

17.2環境條件

溫度：5℃～35℃

相對濕度：≤85%

氣壓：86kPa～106kPa

17.3供電條件電源

AC380V  三相四線+保護地線

電壓允許波動范圍：AC（380±38）V

頻率允許波動范圍：（50±0.5）Hz

保護地線接地電阻小于4Ω

要求用戶在安裝現場為設備配置相應容量的空氣或動力開關，并且此開關必須是獨立供本設備使用

17.4噪音

試驗箱前2米處無障礙測量值約75 dB(A)

18、設備檢測

設備出廠前由我公司品質部使用高精度溫濕度巡檢儀進行各項性能指標的檢測，達到客戶要求方可出廠。

19、設備保修

整機免費保修期為12個月，保修期內，除人為損壞、自然災害外，所有零部件、服務免費提供。超出保修期后，零部件收取市場成本費，每次只收取上門維修人員的車船費，其他人工、服務全部免費。另外，我公司自備零部件庫存為該設備終身維修服務。

20、質量保證體系

本公司通過ISO9001質量體系認證，本公司質量保證體系嚴格按照ISO9001之要求執行。

21、交貨時間

交貨時間：15個工作日

22、驗收及培訓

預驗收內容如下：

a、設備配套情況；

b、各項技術參數檢測結果；

c、控制系統各項控制功能試運行。

最終驗收內容如下：

設備到用戶安裝現場后拆箱驗收，應滿足合同及裝箱清單的要求；

基本技術指標的技術驗收：采用實際運行測試和標樣的測量方法，依據合同及技術協議，逐一驗證其各項性能指標的準確性。

培訓內容：控制儀編程、設備操作及常見問題維修。

參加人數：2-3人。

培訓方式： 遠程指導。

23、售后服務

1、公司售后服務部接到用戶的維修申請后12小時內通知用戶維修安排，48小時內給予維修解決方案。

2、保修期滿前一個月我公司對用戶的設備進行一次系統的全面檢查，發現潛在問題及時給予解決。

3、質保期內如儀器設備正常使用過程中出現非人為因素造成的質量問題，我公司負責對其提供的儀器設備進行維修，所有服務及配件全部免費，不再向用戶另行收取費用。

4、質保期后設備出現問題時，賣方及時給予解決，酌情收取維修及材料費。

24、付款方式

預付50%，余款生產完畢送貨前付清。

25、其他

隨機附帶技術資料：

1、說明書：含設備操作、編程、維護保養、維修、故障診斷等。

2、出廠合格證明、裝箱清單、隨機附送件。
